2004 Vollmer CHD 270/ND230
nicht verfügbar
2004 Vollmer CHD 270/ND230
Beschreibung
Geeignet zum automatischen Schleifen von HM – Kreissägeblättern an Brust und Rücken in einer Aufspannung. Alle bekannten Zahngeometrien (Flach-, Wechsel-, Trapezzahn etc.) können automatisch und in einem Durchlauf.
Zubehör:

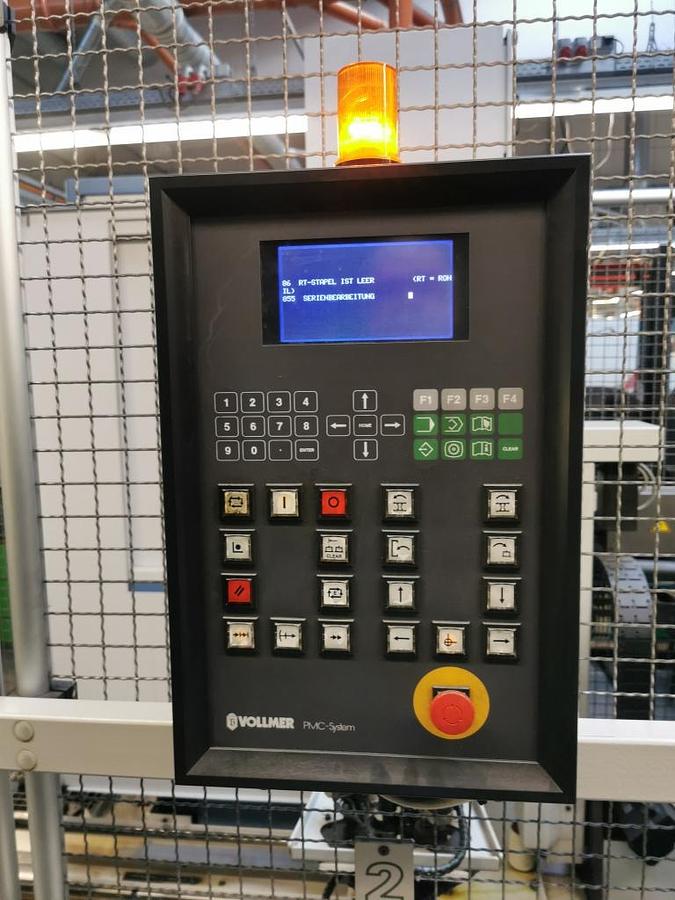

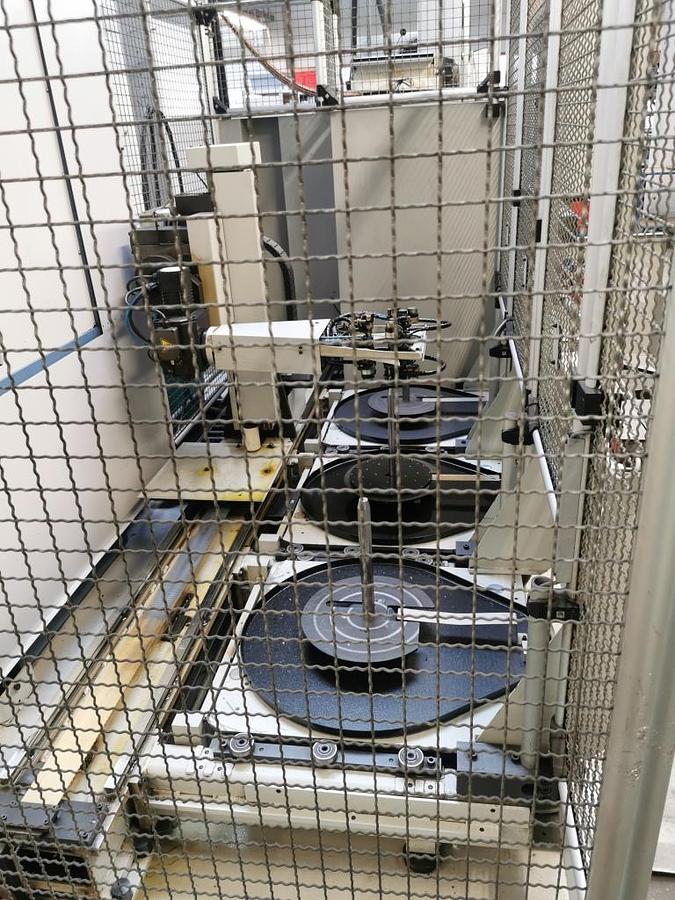

Lader ND 230 (3-Palettenlader)
3 Beladewagen inkl. 30 mm Dorne
Vollverkleidung
Meßtaster
Hohlbrustschleifgerät mit Hochfrequenzspindel 35.000 – 60.000 U/min
Einrichtung zum Schleifen mit Ölkühlung
automatische Feuerlöscheinrichtung
automatische Zentralschmierung
Absaugung N 183 für Öl und Emulsionsnebel

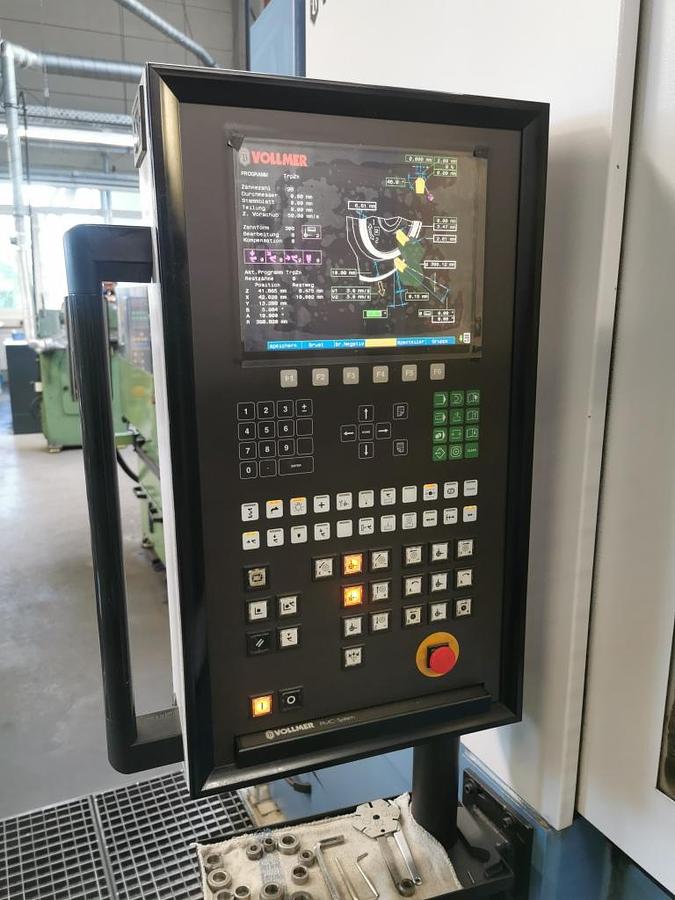

Alphanumerische Einschubtastatur
Maschinenleuchte
Dateneingabestation DES 300 zur Erfassung von technischen Daten der Kreissägeblätter inkl. Tastatur, Monitor und Maus
Ölauffangwanne,
Einrichtwerkzeug.
Spezifikationen
Hersteller | Vollmer |
Modell | CHD 270/ND230 |
Jahr | 2004 |
Zustand | Gebraucht |
Lagernummer | M02006 |
Kreissägeblattdurchmesser ohne Roboter | 80 -840 mm |
Kreissägeblattdurchmesser mit Roboter | 100 - 630 mm |
Kreissägen-Bohrungsdurchmesser | mit Roboter von 10 -180 mm |
Blattdicke ohne Roboter | bis 14 mm |
Blattdicke mit Roboter | bis 5 mm |
Zahnteilung | 6 - 120 mm |
Spanwinkel | -35° bis +40° |
Freiwinkel | 5° - 45° |
Schrägschliff am Zahnrücken | bis 45° |
Schrägschliff an der negativen Zahnbrust | bis 30° |
Arbeitsgeschwindigkeit bei Brust- und Rückenschliff | bis 12 Zähne/min., |
Schleifweg und Schleifgeschwindigkeit je Bearbeitungsfläche am Zahn | stufenlos einstellbar |
Abmessungen Lader L x B x H = | 6500 x 1900 x 2000 mm |
Abmessungen Maschine L x B x H = | 2316 x 1860 x 2058 mm |
Gewicht Maschine | 3000 kg |
Gewicht Lader | 1850 |
Anschlußwert ca. | 4,4 kW (400 V / 50 Hz) |
Farbe | telegrau RAL 7045/7047 |
